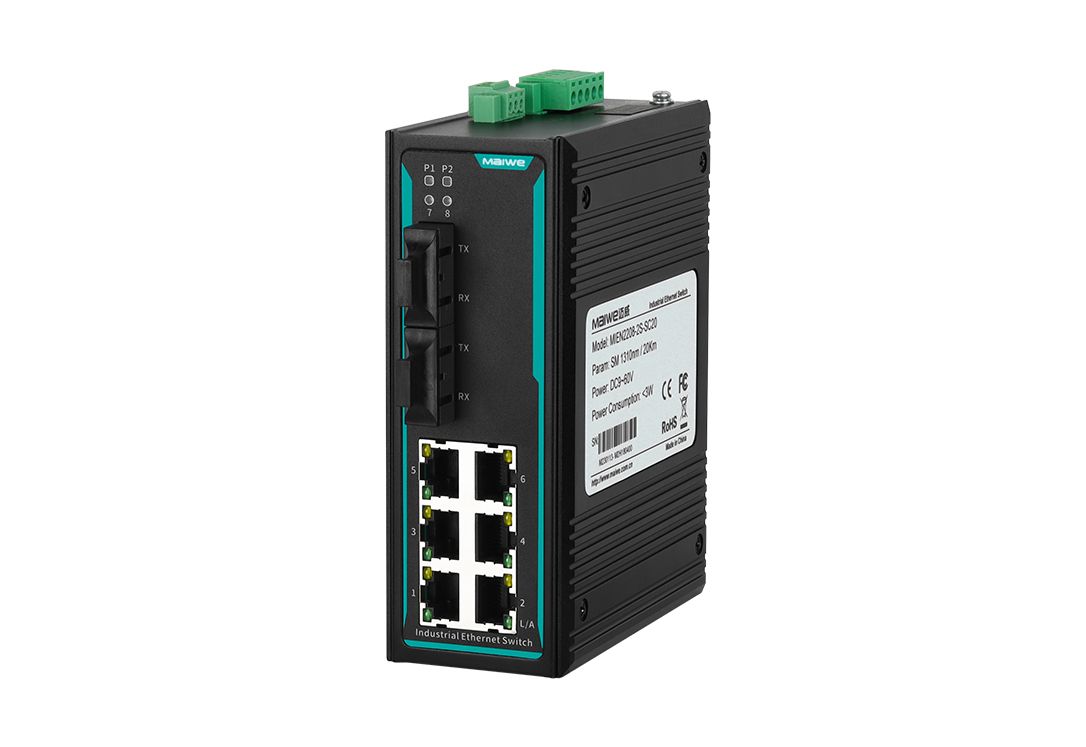

邁威通信MIEN2208系列 8口二層百兆卡軌式工業以太網交換機

• 產品特點

  ◆ 支持8路百兆以太網接口，為用戶提供靈活的組網方式；

  ◆ 提供的10Base-T/100Base-TX自適應的百兆以太網接口，支持自動MDI/MDI-X連接；

  ◆ 提供的100Base-FX接口，光口接口類型SC/ST/FC可選；

  ◆ 即插即用，方便快捷，支持電源狀態繼電器告警輸出；

  ◆ 采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼扇熱，持久耐用，穩定可靠；

  ◆ 采用工業級電源設計，多種電源方案可選，滿足用戶靈活應用；

  ◆ -40℃~85℃工作溫度，滿足惡劣工業環境應用要求。




  規格參數

  IEEE標準：802.3i、802.3u等

  交換方式：存儲轉發

  背板帶寬：1.6Gbps

  RJ45端口：10Base-T/100Base-TX

  光端口：100Base-FX

  電口參數

  物理接口：RJ45 帶屏蔽

  RJ-45 端口：10Base-T/100Base-TX，支持自動協商功能

  接口標準：符合IEEE802.3 標準

  傳輸距離：100 米

  光口參數

  發光功率：>-12dBm(單模) >-17dBm(多模)

  收光靈敏度：<-38dBm(單模) <-35dBm(多模)

  波長： 1310nm(單模) 1550nm(單模)  1310nm(多模)

  傳輸距離：20～80Km 可選(單模) <5Km(多模)

  連接器類型：SC/FC/ST

  傳輸速率：155Mbps

  電源參數

  輸入電壓：

  直流電源：DC9~60V支持雙電源冗余、無極性輸入；DC12~48V（MIEN2208GE）

  交流電源：AC85~264V（頻率：47~63Hz）或DC110~370V

  輸入功耗：<5W@24V滿載（MIEN2208-F/2F/4F）<1.8W滿載（MIEN2208）

  過流保護：內置

  機械參數

  物理尺寸（高×寬×深）：MIEN2208：140mm×35mm×100mm

                                         MIEN2208-F/2F/4F：140mm×54mm×110mm

  安裝方式：標準DIN卡軌式

  散熱形式：鋁合金單肋形機箱表面散熱，無風機

  機殼防護：IP40

  工作環境

  工作溫度：-40℃~+85℃

  存儲溫度：-40℃~+85℃

  濕度：5%~95%（無凝露）

  行業標準

  EMC標準

  IEC61000-4-2(ESD), Level4

  IEC61000-4-5(Surge), Level4   ※網口支持6kV防雷

  IEC61000-4-4(EFT), Level4




  產品選型

  型號                                        百兆光口     百兆電口            電源

  MIEN2208                             /                 8             雙路DC9~60V

  MIEN2208-AD220                     /                 8            單路AC/DC220V

  MIEN2208GE                             /                 8             雙路DC12~48V

  MIEN2208-F(M/S)                     1                 7              雙路DC9~60V

  MIEN2208-F(M/S)-AD220     1                 7            單路AC/DC220V

  MIEN2208-2F(M/S)                     2                 6              雙路DC9~60V

  MIEN2208-2F(M/S)-AD220     2                  6            單路AC/DC220V

  MIEN2208-4F(M/S)                     4                 4              雙路DC9~60V

  MIEN2208-4F(M/S)-AD220     4                 4            單路AC/DC220V
