◆ 支持2路千兆SFP插槽和6路千兆R(shí)J45電口，為用戶提供靈活的組網方式；
◆ 支持IEEE1588(PTP)、IEEE802.1AS(gPTP)協議，提供高精度時鐘同步；
◆ 支持TSN時間敏感網絡系列標準(IEEE802.1Qav/ Qbv/ Qbu/ CB/ Qci/ Qcc/ 802.3Qbr)，提供時鐘同步、低延時流控、可靠性和網絡管理機制，滿足各種應用場景需求；
◆ 支持ERPSv1/v2、STP/RTSP/MSTP等環網冗余協議，提高網絡可靠性；
◆ 支持多種電源方案可選，直流雙電源輸入電壓DC9~60V，支持雙電源冗余、無極性連接;交/直流單電源輸入電壓AC85~264V或DC110~370V；
◆ 高強度鋁合金外殼，IP40防護等級，無風機高效散熱，使系統能可靠地工作在-40~75℃嚴酷而危險的工業環境中。

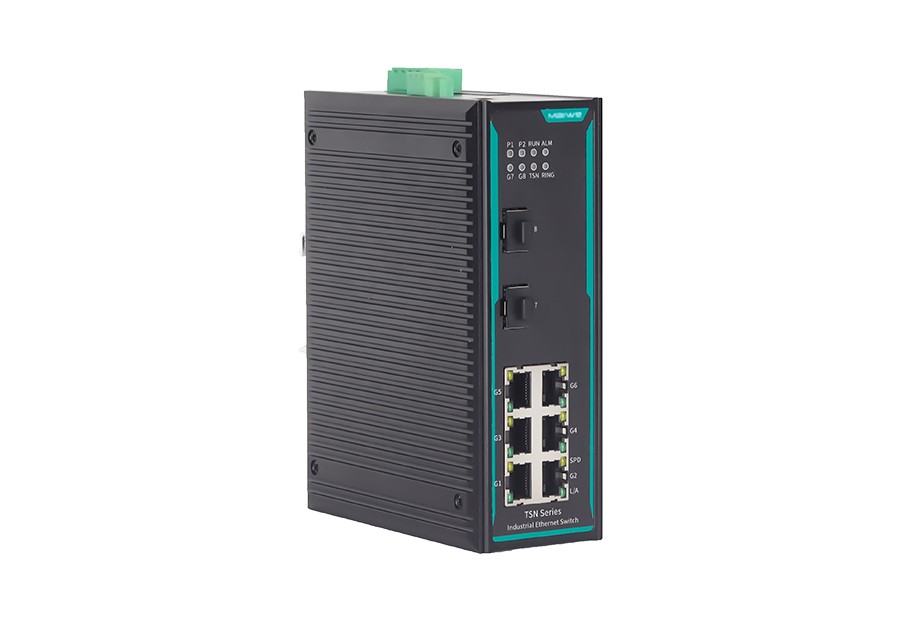

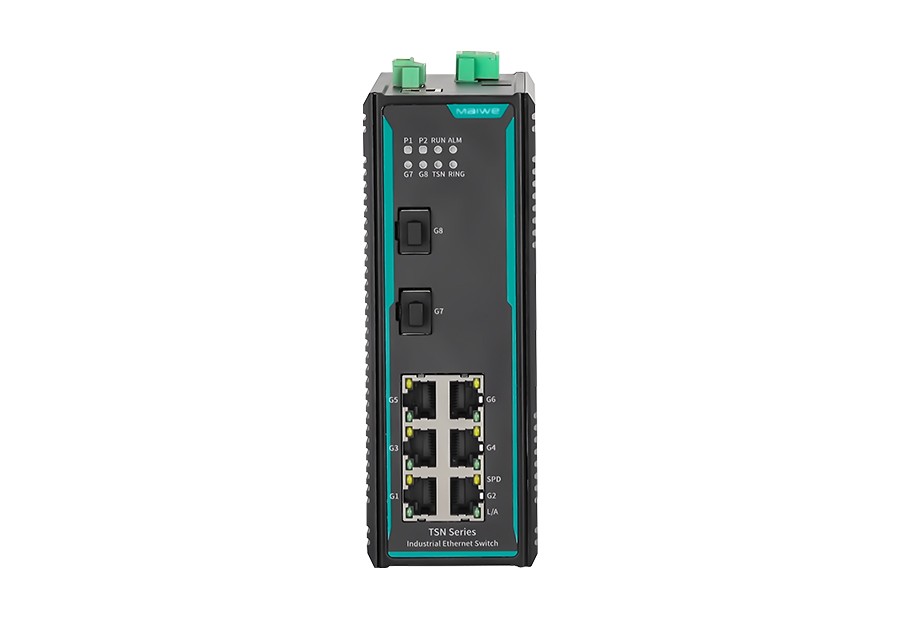

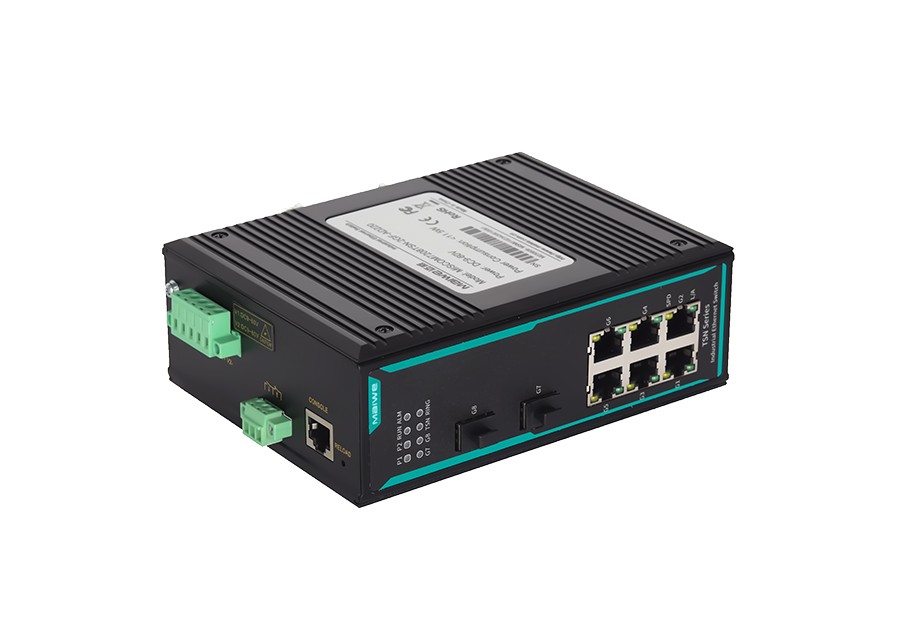

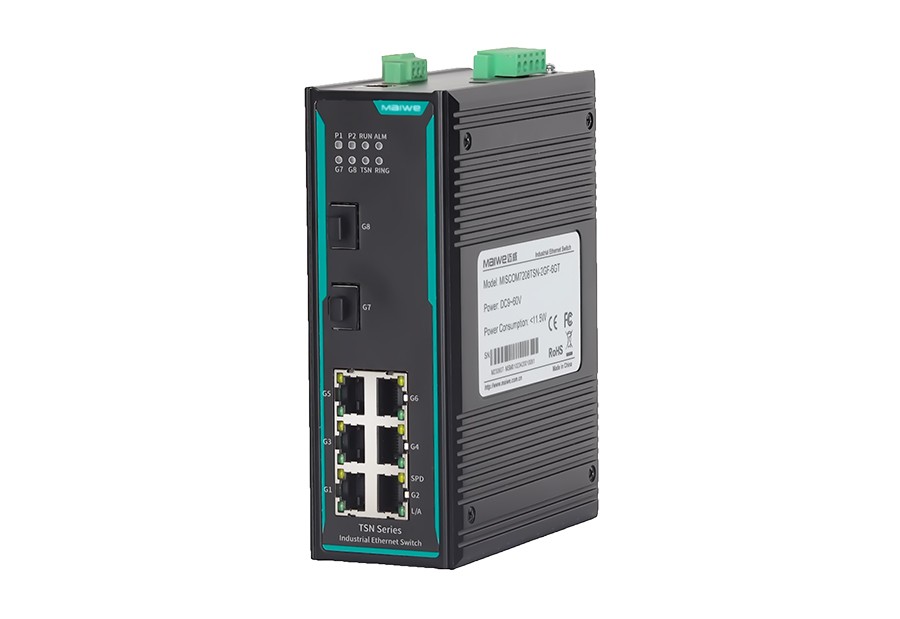

MISCOM7208TSN-2GF-6GT系列是邁威通信的8口全千兆二層網管型卡軌式TSN工業以太網交換機，實現流的可靠性和確定性低延時傳輸，支持2個千兆SFP插槽和6個千兆電口。采用存儲轉發機制，擁有強大的帶寬處理能力，自動排查數據包錯誤，減少傳輸故障，確保數據傳輸穩定、可靠、高效。產品精選工業級元器件，配合高標準系統設計及生產控制，標準DIN卡軌式高強度鋁合金外殼，堅固耐用，無風扇高效散熱，-40℃~75℃寬溫工作，高標準工業防護設計，能夠適應各種惡劣的工作環境，通信性能穩定。
MISCOM7208TSN-2GF-6GT系列交換機遵循工業領域的主要通信標準，滿足通信實時性、網絡安全性等技術問題。產品提供多種管理交換機的途徑，如通過CONSOLE口或TELNET/SSH協議訪問交換機命令行(CLI)，通過HTTP/HTTPS訪問交換機WEB界面，通過SNMP協議訪問設備MIB。同時提供多種網絡協議和行業標準，如TSN、PTP、ERPS、STP/RSTP/MSTP、VLAN、QoS、LACP、IGMP Snooping、LLDP、802.1X、ACL、RMON、DHCP Server/ Snooping/ Relay、NTP、端口鏡像、DDM、Ping、Traceroute等。支持配置文件上傳與下載，鏡像文件在線升級與備份等系統管理。在結構安裝方面，可靈活選擇卡軌式或者壁掛式。產品廣泛適用于綜合能源、智慧城市、軌道交通、智能交通、工業自動化等領域。
軟件功能 | |
交換功能 | 支持802.1Q VLAN、基于MAC/ IP子網/ 協議的VLAN、VLAN翻譯、PVLAN 支持端口匯聚，靜態匯聚、動態匯聚LACP 支持MAC地址老化與學習限制，靜態單播或組播MAC地址綁定 支持端口配置，如端口速率、雙工模式、流量控制、最大幀長等 支持端口統計 支持QoS，SP、DWRR隊列調度，風暴策略 |
TSN | 支持PTP時鐘同步，IEEE1588/ IEEE802.1AS配置 支持TSN時間敏感網絡：
|
冗余技術 | 支持ERPSv1/v2 支持STP/RSTP/MSTP |
組播技術 | 支持IGMP Snooping 支持組播過濾 |
安全管理 | 支持ACL，對L2-L4層數據過濾 支持端口安全、環回檢測 支持HTTP、HTTPS、TELNET、SSH訪問控制 支持802.1端口認證、AAA認證，RADIUS、TACACS+協議 支持源IPv4/IPv6防護、ARP防護 |
管理與維護 | 支持DHCPv4/v6客戶端、DHCPv4服務器/Snooping/中繼 支持SNMPv1/v2c/v3、SNMP Trap、RMON、LLDP 支持端口鏡像、DDM、Ping IPv4/IPv6、Traceroute IPv4/IPv6 支持用戶權限管理、日志、NTP客戶端、夏令時 支持配置文件上傳/下載/激活/刪除、鏡像雙備份、重啟、恢復出廠設置 |
交換屬性 | |
交換方式 | 存儲轉發 |
背板帶寬 | 23Gbps |
緩存大小 | 1.25Mbit |
MAC地址表 | 8K |
接口 | |
千兆SFP | 2路100/1000Base-X自適應千兆SFP插槽 |
千兆電口 | 6路10/100/1000Base-T(X)自適應千兆R(shí)J45口，全/半雙工、MDI/MDI-X自適應 |
繼電器 | 1路繼電器告警輸出，5.08mm間距3PIN接線端子，該功能預留 |
串口 | 串口類型：RS232/485 波特率：600~115200(bps) 數據位：7、8 停止位：1、2 校驗位：None、Odd、Even、Mark、Space 隔離電壓：1.5KVDC |
CONSOLE | 1路CONSOLE口，RS232信號RJ45口，用于設備調試與命令行配置 |
按鍵 | 一鍵恢復出廠設置 |
指示燈 | 電源指示燈、運行指示燈、告警指示燈、光口指示燈、TSN指示燈、Ring指示燈、電口速率與連接/活動指示燈 |
電源參數 | |

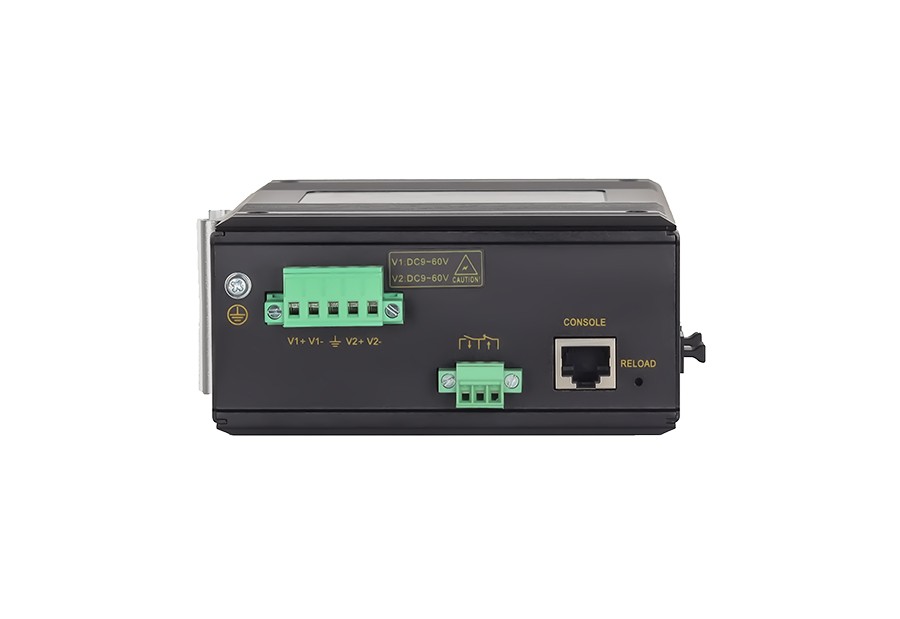

電源輸入 | MISCOM7208TSN-2GF-6GT：DC 9~60V，雙電源冗余，支持無極性； MISCOM7208TSN-2GF-6GT-AD220：AC 85~264V或DC 110~370V |
功耗 | MISCOM7208TSN-2GF-6GT：＜9.8W@DC24V（滿載） MISCOM7208TSN-2GF-6GT-AD220：＜10.5W@AC220V（滿載） |
連接方式 | 5.08mm間距5PIN接線端子 |
機械參數 | |
物理尺寸 | 160×58×122(mm)（不含卡軌） |
安裝方式 | 35mm標準DIN卡軌式安裝 |
機殼防護 | IP40 |
重量 | MISCOM7208TSN-2GF-6GT：約0.84kg MISCOM7208TSN-2GF-6GT-AD220：約0.9kg |
工作環境 | |
工作溫度 | -40℃~75℃ |
存儲溫度 | -40℃~85℃ |
濕度 | 5%~95%（無凝露） |
行業標準 | |
EMC | IEC 61000-4-2（ESD）：Level 4（接觸放電±8kV，空氣放電±15kV） IEC 61000-4-5（Surge）：Level 4（電源、網口：共模±4kV，差模±2kV） IEC 61000-4-4（EFT）：Level 4（電源：±4kV；網口：±2kV） |
標準型號 | 千兆光口 | 千兆電口 | 電源范圍 |
MISCOM7208TSN-2GF-6GT | 2 | 6 | 雙路DC 9~60V |
MISCOM7208TSN-2GF-6GT-AD220 | 2 | 6 | AC 85~264V或DC 110~370V |
