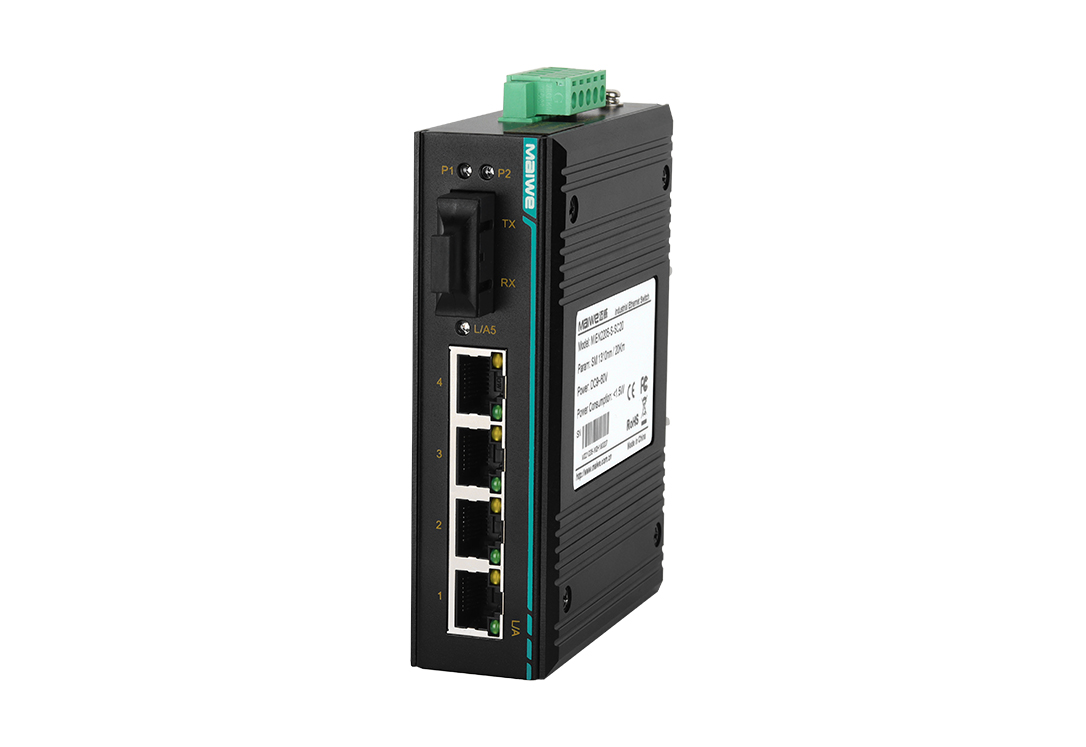

邁威通信MIEN2205系列 5口二層百兆卡軌式工業以太網交換機

• 產品特點

  ◆ 提供5路百兆以太網接口，支持1個百兆光+4個百兆電或5個百兆電接口配置；

  ◆ 10Base-T/100Base-TX自適應的以太網接口（全雙工、半雙工），支持自動MDI/MDI-X連接；

  ◆ 即插即用，方便快捷，支持電源狀態繼電器告警輸出；

  ◆ 采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼扇熱，持久耐用，穩定可靠；

  ◆ 采用工業級電源設計，多種電源方案可選，滿足用戶靈活應用；

  ◆ -40℃~85℃工作溫度，滿足惡劣工業環境應用要求。




  性能參數

  IEEE標準：802.3i、802.3u、802.3x等

  交換方式：存儲轉發

  交換帶寬：1G

  包緩存：748Kbit

  RJ45端口 MIEN2205：5個10Base-T/100Base-TX

                  MIEN2205-F：4個10Base-T/100Base-TX

  光端口：MIEN2205-F：1個100Base-FX

  電口參數

  物理接口：RJ-45帶屏蔽

  RJ-45端口：10Base-T/100Base-TX，支持自動協商功能

  接口標準：符合IEEE802.3標準

  傳輸距離：<100米

  光口參數

  發光功率：>-12dBm(單模) >-17dBm(多模)

  收光靈敏度：<-38dBm(單模) <-35dBm(多模)

  波長：1310nm(單模) 1550nm(單模) 1310 nm(多模)

  傳輸距離：20～80Km(單模) <5Km(多模)

  連接器類型：SC/FC/ST

  傳輸速率：155Mbps

  電源參數

  輸入電壓：

  直流輸入：DC9～60V支持雙電源冗余、無極性輸入

  交流輸入：AC85~264V（頻率：47~63Hz）或DC110~370V

  輸入功耗：1.8W@24V（滿載）（MIEN2205-F）

                   1.2W@24V（滿載）（MIEN2205）

  過流保護：內置

  機械參數

  物理尺寸（高×寬×深）：118mm×35mm×88mm(不含卡軌)

  安裝方式：35mm標準DIN導軌式安裝

  散熱形式：鋁合金單肋形機箱表面散熱，無風機

  機殼防護：IP40

  工作環境

  工作溫度：-40℃~+85℃

  存儲溫度：-40℃~+85℃

  濕度：5%~95%（無凝露）

  EMC標準

  IEC61000-4-2(ESD), Level4

  IEC61000-4-5(Surge), Level4   ※網口支持6kV防雷

  IEC61000-4-4(EFT), Level3




  產品選型

  型號                                    百兆光口  百兆電口              電源

  MIEN2205                                 /               5       雙路DC9~60V

  MIEN2205-AD220                         /               5     單路AC/DC220V

  MIEN2205-F(M/S)                         1               4       雙路DC9~60V

  MIEN2205-F(M/S)-AD220         1               4     單路AC/DC220V
