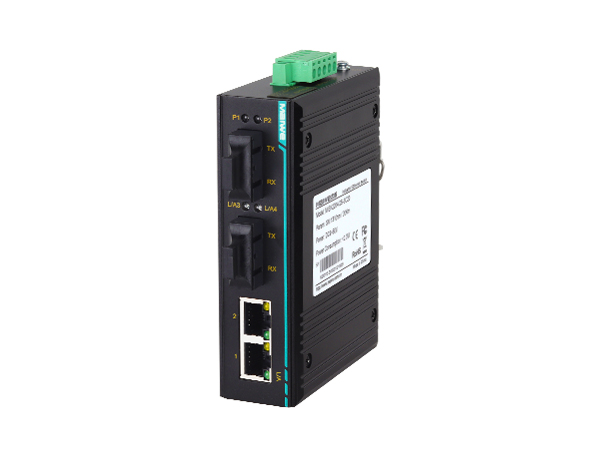

邁威通信MIEN2204-2F 4口二層百兆卡軌式工業以太網交換機

• 產品特點

  ◆ 提供4路百兆以太網接口，支持2個百兆光+2個百兆電接口配置；

  ◆ 10Base-T/100Base-TX自適應的以太網電接口，支持全雙工或半雙工方式；

  ◆ 100Base-X光纖接口，接口SC、ST或FC；

  ◆ 即插即用，方便快捷，支持電源狀態繼電器告警輸出；

  ◆ 采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼扇熱，持久耐用，穩定可靠；

  ◆ 采用工業級電源設計，多種電源方案可選，滿足用戶靈活應用；

  ◆ -40℃~85℃工作溫度，滿足惡劣工業環境應用要求。

  性能參數

  IEEE標準：802.3i、802.3u、802.3x等

  交換方式：存儲轉發

  交換帶寬：1G

  包緩存：748Kbit

  RJ45端口：2個10Base-T/100Base-TX

  光端口：2個100Base-FX

  電口參數

  物理接口：RJ-45帶屏蔽

  RJ-45端口：10Base-T/100Base-TX，支持自動協商功能

  接口標準：符合IEEE802.3標準

  傳輸距離：<100米

  光口參數

  發光功率：>-12dBm(單模) >-17dBm(多模)

  收光靈敏度：<-38dBm(單模) <-35dBm(多模)

  波長： 1310nm(單模) 1550nm(單模) 1310nm(多模)

  傳輸距離：20～80Km 可選(單模) <5Km(多模)

  連接器類型：SC/FC/ST

  傳輸速率：155Mbps

  電源參數

  輸入電壓：

  直流電源：DC9～60V支持雙電源冗余、無極性輸入

  交流電源：AC85~264V（頻率：47~63Hz）或DC110~370V

  輸入功耗：2.3W@24V（滿載）

  過流保護：內置

  機械參數

  物理尺寸（高×寬×深）：118mm×35mm×88mm(不含卡軌)

  安裝方式：35mm標準DIN導軌式安裝

  散熱形式：鋁合金單肋形機箱表面散熱，無風機

  機殼防護：IP40

  工作環境

  工作溫度：-40℃~+85℃

  存儲溫度：-40℃~+85℃

  濕度：5%~95%（無凝露）

  EMC標準

  IEC61000-4-2(ESD), Level4

  IEC61000-4-5(Surge), Level4   ※網口支持6kV防雷

  IEC61000-4-4(EFT), Level3

  產品選型

  型號                                          百兆光口       百兆電口          電源

  MIEN2204-2F(M/S)                         2           2            雙路DC9~60V

  MIEN2204-2F(M/S)-AD220         2           2            單路AC/DC220V
