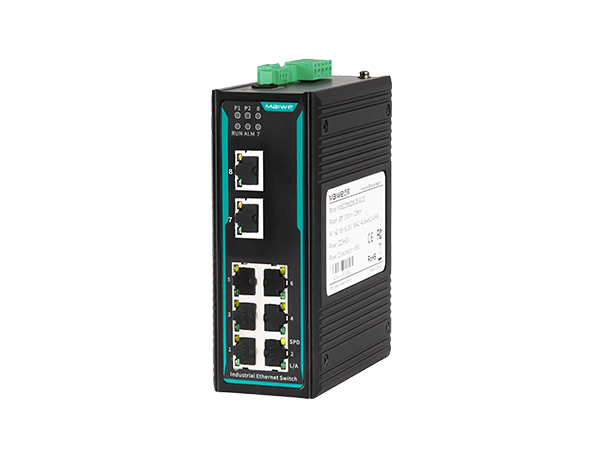

邁威通信MISCOM6208系列 8口二層百兆網管型卡軌式工業以太網交換機

• 產品特點

  ◆ 8路百兆以太網接口，為用戶提供靈活的組網方式；

  ◆ 百兆電口10/100M自適應，全/半雙工，MDI/MDIX自適應模式；

  ◆ 小于20ms的快速光纖環網冗余（MW-Ring），增強了系統通信的可靠性；

  ◆ 支持基于端口、IEEE802.1P和ToS/DiffServe的QoS，提高通信質量；

  ◆ 采用高強度封閉鋁制外殼，IP40防護等級，無風機外殼扇熱，持久耐用，穩定可靠；

  ◆ 支持工業級帶隔離電源，可提供冗余雙電源輸入，滿足高可用性的要求；

  ◆ -40℃~85℃工作溫度，滿足惡劣工業環境應用要求。




  性能參數

  交換方式：存儲轉發

  背板帶寬：最大2Gbps

  RJ45端口：10Base-T/100Base-TX

  光端口：100Base-FX

  電口參數：物理接口：RJ-45帶屏蔽

  RJ-45端口：10Base-T/100Base-TX，支持自動協商功能

  接口標準：符合IEEE802.3標準

  傳輸距離：100米

  光口參數

  發光功率：>-12dBm(單模)  >-17dBm(多模)

  收光靈敏度：<-38dBm(單模)  <-35dBm(多模)

  波長：1310nm(單模) 1550nm(單模)  1310 nm(多模)

  連接器類型：SC/FC/ST

  傳輸距離：20～80Km(單模)  <5Km(多模)

  傳輸速率：125Mbps

  電源參數

  輸入電壓：

  直流電源：DC9~60V支持雙電源冗余，反接保護

  交流電源：AD220V(AC85~264V/DC110~370V)

  功耗：MISCOM6208/6208-2F＜5W@24V滿載    MISCOM6208-4F＜6W@24V滿載

  過流保護：內置

  機械參數

  物理尺寸（高×寬×深）：140mm×54mm×110mm

  安裝方式：標準DIN卡軌式

  散熱形式：鋁合金單肋形機箱表面散熱，無風機

  機殼防護：IP40

  工作環境

  工作溫度：-40℃～+85℃（交流機型-40℃～+75℃)

  存儲溫度：-40℃～+85℃

  濕    度：5～95%（無凝露）

  行業標準

  EMC標準：

  IEC61000-4-2(ESD), Level4

  IEC61000-4-5(Surge), Level4   ※網口支持6KV防雷

  IEC61000-4-4(EFT), Level4

  產品選型

  型號                                                            百兆光口      百兆電口              電源

  MISCOM6208                                                 /                    8                雙路DC9-60V

  MISCOM6208-AD220                                 /                    8              單路AC/DC220V

  MISCOM6208-2F（M/S）                              2                    6                 雙路DC9-60V

  MISCOM6208-2F（M/S）-AD220                2                    6              單路AC/DC220V

  MISCOM6208-4F（M/S）                        4                    4                 雙路DC9-60V

  MISCOM6208-4F（M/S）-AD220                4                    4              單路AC/DC220V
